Senin, 08 Oktober 2012

Packet Data


ARP (Address Resolution Protocol)
Pengertian
ARP (Address Resolution Protocol) adalah sebuah protokol dalam TCP/IP Protocol Suite yang bertanggungjawab dalam melakukan resolusi alamat IP ke dalam alamat Media Access Control (MAC Address). (wiki)
Dalam jaringan biasanya memang telah diberi alamat IP. Namun alamat hardware (misal mac-address) tetap digunakan untuk transportasi data dari suatu host ke host yang lain. Dalam mikrotik RouterOS, sebuah router memiliki tabel ARP. Dalam tabel tersebut berisi masukan-masukan ARP. Masukan-masukan ARP tersebut terdiri dari ip address dan mac-address serta informasi interface mana yang digunakan.
 Fungsi ARP pada jaringan komputer
Fungsinya ARP adalah untuk meningkatkan keamanan. Dalam mikrotik, masukan ARP bisa didapat secara dynamic. Namun untuk meningkatkan keamanan, kita dapat memasukkan ARP static secara manual. Dengan hanya membolehkan sebuah router me-reply hanya untuk masukan ARP static pada tabel ARP, maka akan membatasi akses ke router dan jaringan di belakang router, yang hanya untuk IP address atau mac address dengan kombinasi.

Contoh Capture Packet menggunakan Wireshark

ICMP  (Internet Control Message Protocol)
Pengertian
Internet Control Message Protocol (ICMP) adalah protokol yang digunakan untuk membantu error handling dan prosedur pengaturan (control procedure). Protokol ini bekerja pada network layer dan berurusan dengan layanan koneksi (connection services). Tugas dari ICMP adalah menyediakan pengendalian error (error control ) dan pengendalian arus (flow control) pada network layer.
Fungsi
  • memberitahukan jika ada paket yang tidak sampau ketujuan
  • memberitahukan pengirim jika memory buffer di router penuh
  • untuk memberitahu pengirim bahwa paket telah melewati jumlah hop maksimum dan akan diabaikan
  • redirect paket dari gateway ke host
  • ping menggunakan ICMP echo untuk memeriksa hubungan

DHCP ( Dynamic Host Configuration Protocol)

Pengertian
DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagaiDHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client. Dengan demikian administrator tidak perlu lagi harus memberikan nomor IP secara manual pada saat konfigurasi TCP/IP, tapi cukup dengan memberikan referensi kepada DHCP Server.

Kelebihan DHCP

1.    Memudahkan dalam transfer data kepada PC client lain atau PC server.
2.    DHCP menyediakan alamat-alamat IP secara dinamis dan konfigurasi lain. DHCP ini didesain untuk melayani network yang besar dan konfigurasi TCP/IP yang kompleks.
3.    DHCP memungkinkan suatu client menggunakan alamat IP yang reusable, artinya alamat IP tersebut bisa dipakai oleh client yang lain jika client tersebut tidak sedang menggunakannya (off).
4.    DHCP memungkinkan suatu client menggunakan satu alamat IP untuk jangka waktu tertentu dari server.
5.    DHCP akan memberikan satu alamat IP dan parameter-parameter kofigurasi lainnya kepada client.

 DNS (Domain Name System)
Pengertian
Domain Name System (DNS) adalah Distribute Database System yang digunakan untuk pencarian nama komputer (name resolution) di rangkaian yang menggunakan TCP/IP. DNS merupakan sebuah aplikasi service yang biasa digunakan di internet seperti web browser atau e-mail yang menerjemahkan sebuah domain ke IP address.
Fungsi DNS
Fungsi dari DNS adalah menerjemahkan nama komputer ke IP address (memetakan nama komputer menjadi IP address).


IP ( Internet Protocol)

Pengertian
Internet Protocol disingkat IP adalah protokol lapisan jaringan (network layer dalam OSI Reference Model) atau protokol lapisan internetwork ( internetwork layer dalam DARPA Reference Model) yang digunakan oleh protokol TCP/IP untuk melakukan pengalamatan dan routing paket data antar host-host di jaringan komputer berbasis TCP/IP.
Protokol IP merupakan salah satu protokol kunsi di dalam kumpulan protokol TCP/IP.  Sebuah paket IP akan membawa data aktual yang dikirimkan melalui jaringan dari satu titik ke titik lainnya.  Metode yang digunakan adalah connectionless yang berarti ia tidak perlu membuat dan memelihara sebuah sesi koneksi.  Selain itu, protokol ini juga tidak menjamin penyampaian data, tapi hal ini diserahkan kepada protokol pada lapisa yang lebih tinggi (lapisan transport dalam OSI Reference Model atau lapisan antar host dalam DARPA Refernece Model yakni protokol Transmission Control Protocol (TCP)

TCP (Transmission Control Protocol)
Pengertian

TCP ( Transmission Control Protocol) adalah suatu protokol yang berada dilapisan transport (lapisan ke empat dari model OSI) yang berorientasi sambungan (connection - oriented) dan dapat diandalkan (reliable).  Komputer-komputer yang terhubung dengan atau ke internet, berkomunikasi menggunakan protokol ini.  Karena menggunakan bahasa yang sama, yaitu protokol TCP/IP, perbedaan jenis komputer ataupun perbedaan Sistem Operasi tidak menjadikan masalah.


Fungsi TCP
TCP mempunyai prinsip kerja yang lebihmementingkan tata-cara dan keandalan dalam pengiriman data .Dalam hal ini, TCPmengatur bagaimana cara membukahubungan komunikasi, jenis aplikasi apayang akan dilakukan dalam komunikasitersebut (misalnya mengirim e-mail,  transferfile dsb.) Di samping itu, juga mendeteksidan mengoreksi jika ada kesalahan data (intinya memberikan pelayanan).





UDP (User Data Protocol)
Pengertian

User Datagram Protocol (UDP) adalah salah satu protokol lapisan transpor TCP/IP yang mendukung komunikasi yang tidak andal (unreliable), tanpa koneksi (connectionless) antara host-host dalam jaringan yang menggunakan TCP/IP. UDP memiliki karakteristik-karakteristik berikut:
  • Connectionless (tanpa koneksi): Pesan-pesan UDP akan dikirimkan tanpa harus dilakukan proses negosiasi koneksi antara dua host yang hendak berukar informasi.
  • Unreliable (tidak andal): Pesan-pesan UDP akan dikirimkan sebagai datagram tanpa adanya nomor urut atau pesan acknowledgment. Protokol lapisan aplikasi yang berjalan di atas UDP harus melakukan pemulihan terhadap pesan-pesan yang hilang selama transmisi. Umumnya, protokol lapisan aplikasi yang berjalan di atas UDP mengimplementasikan layanan keandalan mereka masing-masing, atau mengirim pesan secara periodik atau dengan menggunakan waktu yang telah didefinisikan.
  • UDP menyediakan mekanisme untuk mengirim pesan-pesan ke sebuah protokol lapisan aplikasi atau proses tertentu di dalam sebuah host dalam jaringan yang menggunakan TCP/IP. Header UDP berisi field Source Process Identification dan Destination Process Identification.
  • UDP menyediakan penghitungan checksum berukuran 16-bit terhadap keseluruhan pesan UDP.
Fungsi UDP sebagai berikut:
  • Protokol yang “ringan” (lightweight): Untuk menghemat sumber daya memori dan prosesor, beberapa protokol lapisan aplikasi membutuhkan penggunaan protokol yang ringan yang dapat melakukan fungsi-fungsi spesifik dengan saling bertukar pesan. Contoh dari protokol yang ringan adalah fungsi query nama dalam protokol lapisan aplikasi Domain Name System.
  • Protokol lapisan aplikasi yang mengimplementasikan layanan keandalan: Jika protokol lapisan aplikasi menyediakan layanan transfer data yang andal, maka kebutuhan terhadap keandalan yang ditawarkan oleh TCP pun menjadi tidak ada. Contoh dari protokol seperti ini adalah Trivial File Transfer Protocol (TFTP) dan Network File System (NFS)
  • Protokol yang tidak membutuhkan keandalan. Contoh protokol ini adalah protokol Routing Information Protocol (RIP).
  • Transmisi broadcast: Karena UDP merupakan protokol yang tidak perlu membuat koneksi terlebih dahulu dengan sebuah host tertentu, maka transmisi broadcast pun dimungkinkan. Sebuah protokol lapisan aplikasi dapat mengirimkan paket data ke beberapa tujuan dengan menggunakan alamat multicast atau broadcast. Hal ini kontras dengan protokol TCP yang hanya dapat mengirimkan transmisi one-to-one. Contoh: query nama dalam protokol NetBIOS Name Service.

HTTP ( Hypertext Transfer Protocol)
Pengertian

 HTTP (Hypertext Transfer Protocol) adalah komunikasi protokol yang memfasilitasi transfer informasi ke internet.  HTTP adalah protokol request-response (permintaan dan tanggapan) antara klien dan server.  Klien adalah web pengguna atau web brower, sedangkan server adalah pemberi tanggapan dengan menyimpan atau mengambil sumber daya yang diminta dengan menghubungkan tautan, yang disebut dengan dokumen hiperteks, selanjutnya membentuk World Wide Web.

Fungsi

Menetapkan bagaimana pesan diformat dan diransmisikan, dan tindakan apa dari Web Server dan browser untuk merespon berbagai perintah.



FTP (File Transfer Protocol)
Pengertian
File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client.

  • FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client.
  • FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, merename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server


Fungsi

Fungsi FTP adalah Protokol yang melakukan transfer file dalam suatu network yang mensupport TCP/IP protokol. Fungsi FTP adalah mempermudah dalam pembagian file-file, mempercepat secara tak langsung atau implicyt menggunakan komputer remote, melindungi user dari berbagai file storage system antar host.


SMTP ( Simple Mail File Transfer Protocol)
Pengertian

SMTP adalah suatu  protokol yang umum digunakan untuk pengiriman surat elektronik atau  email di Internet. Protokol ini digunakan untuk mengirimkan data dari komputer pengirim surat elektronik ke server surat elektronik penerima. Salah satu Protokol TCP / IP, yang menentukan  distribusi mail di Internet disebut Simple Mail Transfer Protocol (SMTP) yang berbasis kode ASCII. Format mail dalam kode ASCII dipergunakan khusus untuk dokumen mail yang berupa teks. Untuk transfer dokumen mail dalam bentuk grafis digunakan format biner dan mempergunakan protokol khusus yang disebut Multipurpose Internet Mail Extension (MIME).

Fungsi  SMTP
Menyampaikan E-Mail dari suatu host ke host lainnya dalam jaringan. Protokol ini tidak memiliki kemampuan untuk melakukan penyimpanan dan pengambilan E-Mail dari suatu  mailbox. Service SMTP berjalan pada protokol TCP port 25, yang merupakan port standar  service SMTP. Karena SMTP tidak memiliki kemampuan penyimpanan E-Mail dalam mailbox, maka  diperlukan protokol lain untuk menjalankan fungsi tersebut yaitu POP3 dan IMAP. Dari sisi klien E-Mail, server SMTP merupakan sarana untuk melakukan outgoing connection atau mengirimkan pesan. Sedangkan untuk incoming connection digunakan protokol POP3



POP
Pengertian

POP (Post Office Protocol) adalah protokol yang digunakan untuk mengambil surat elektronik (email) dari server email. Protokol ini erat hubungannya dengan protokol SMTP dimana protokol SMTP berguna untuk mengirim surat elektronik dari komputer pengirim ke server. POP3 (POP  – Version 3) merupakan POP  yang standar untuk Internet. Protokol ini akan mengijinkan client untuk mengakses e-mail yang  ada di POP server secara dinamis dan juga mengijinkan untuk meninggalkan atau menghapus email yang ada di POP Server melalui POP client.

Fungsi POP
POP digunakan untuk menghapus satu elemen di dalam sebuah elemen array. Elemen yang di
hapus elemen yang paling kanan, atau akhir.

IMAP
Pengertian
POP3 (POP  – Version 3) merupakan POP
yang standar untuk Internet. Protokol ini akan mengijinkan client untuk mengakses e-mail yang
ada di POP server secara dinamis dan juga mengijinkan untuk meninggalkan atau menghapus email yang ada di POP Server melalui POP client.

Fungsi IMAP
IMAP kemampuan untuk memuat bagian dari email ketimbang menunggu semua attachment di dalamnya. IMAP juga dapat juga menerima konten pesan menggunakan mekanisme MIME. IMAP client juga cenderung tetap dapat terhubung dengan mail server dalam periode waktu yang lebih lama, yang dapat meningkatkan response time secara keseluruhan.

WLAN (IEEE 802.11)

Wireless LAN adalah suatu jaringan area lokal nirkabel yang menggunakan gelombang radio sebagai media tranmisinya: link terakhir yang digunakan adalah nirkabel, untuk memberi sebuah koneksi jaringan ke seluruh pengguna dalam area sekitar. Area dapat berjarak dari ruangan tunggal ke seluruh kampus. Tulang punggung jaringan biasanya menggunakan kable, dengan satu atau lebih titik akses jaringan menyambungkan pengguna nirkabel ke jaringan berkabel.
WLAN adalah suatu jaringan nirkabel yang menggunakan frekuensi radio untuk komunikasi antara perangkat komputer dan akhirnya titik akses yang merupakan dasar dari transiver radio dua arah yang tipikalnya bekerja di bandwith 2,4 GHz (802.11b, 802.11g) atau 5 GHz (802.11a). Kebanyakan peralatan mempunyai kualifikasi Wi-Fi, IEEE 802.11b atau
akomodasi IEEE 802.11g dan menawarkan beberapa level keamanan seperti WEP dan atau WPA.

TLS/SSL
Pengertian
Merupakan kelanjutan dari protokol kriptografi yang meyediakan komunikasi yang aman di Internet.  Protokol ini menyediakan authentikasi akhir dan hanya server yang diauthentikasi (dalam hal ini, memiliki identitas yang jelas) selama dari sisi client tetap tidak terauthentikasi.  Authentikasi dari kedua sisi (mutual authentikasi) memerlukan penyebaran PKI pada client-nya.  Protocol ini mengizinkan aplikasi dari client atau server untuk berkomunikasi dengan didesain untuk mencegah eavesdropping (tampering) dan message forgery.

Fungsi
TLS digunakan untuk mencegah tampering, message forgery dan eavesdropping.  Fungsinya termasuk komunikasi didalam sebuah mode koneksi sepihak (unilateral) sampai dengan koneksi bilateral.



Rabu, 03 Oktober 2012

Rencana Anggaran Biaya Perencanaan Jaringan Untuk Small Office

Pada artikel sebelumnya saya telah membahas tentang perancangan jaringan komputer menggunakan Paket Tracer untuk Small Office, bisa dlihat disini.  Untuk artikel ini saya akan memberikan contoh bagaimana pembuatan proposal untuk penawaran jasa instalasi beserta rencana anggaran biayanya yang dibutuhkan untuk membangun sebuah jaringan di Small Office.
Download artikel proposal rencana anggaran secara lengkap dibawah ini.

DOWNLOAD ARTIKEL

Senin, 01 Oktober 2012

Email Bomber

Email Bomber

Email Bomber merupakan sebuah software yang bisa anda manfaatkan untuk mengirimkan sebuah email Sampah yang jumlahnya Ratusan, Ribuan bahkan Jutaan dalam sekali kirim ke alamat email orang lain. Jadi sudah pasti, email sampah yang anda kirimkan akan memenuhi Inbox orang tersebut yang pada akhirnya Space/Bandhwith emailnya akan kepenuhan dan akhirnya error.


cara penggunaan Email Bomber :
  • Silakan download terlebih dahulu Email Bomber
  • Ekstrak dan masukkan password yang juga tersedia di bawah kemudian Jalankan.
  • Email Bomber tidak perlu diinstal karena sifatnya Portable
  • Berikut inilah tampilan Email Bomber. Pada kotak Subject, silakan isi dengan judul email Anda dan pada kotak Message tulis saja isi pesan dalam email anda.
  • Pada bagian Victim Email, silakan isi dengan email sasaran yang anda tuju (bisa Yahoo atau Gmail). Pada kotak Your G-mail, silakan masukkan email Gmail yang anda miliki (jika belum punya Gmail maka silakan buat dulu) dan yang terakhir pada kotak Password masukkan saja Password Gmail anda kemudian klik tombol Start

Setelah klik Start maka secara otomatis pada bagian Email Sent akan berjalan terus secara otomatis.
Sebagai contoh saya mengirim 100 email saja .


Setelah dirasa cukup mengirim email spam ke korban Klik Stop dan proses pengiriman email akan
dihentikan.
Gambar dibawah ini adalah tampilan pada email yang telah di Bom tadi.



Gunakan software ini secara bijak , jangan sampai merugikan orang lain. Selamat Mencoba :)






Sniffing Situs URL Menggunakan Wireshark

Jika pada artikel sebelumnya saya membahas tentang bagaimana sniffing username dan password menggunakan wireshark maka pada artikel saya kali ini akan membahas tentang sniffing situs URL menggunakan wireshark.
Yang membedakan dari artikel sebelumnya ( artikel sebelumnya bisa dilihat disini ) adalah pengisian syntak kolom pada Filter. Jika sebelumnya diisi http pada filter yang fungsinya mengirim data ke server ( fungsi dari  POST), untuk sniffing situs URL ini syntak filter diisi  ip.addr = =(ip komputer korban) && http pada filter yang fungsinya untuk menrima data dari server (fungsi dari GET).

Untuk melakukan sniffing situs URL menggunakan Wireshark bisa ikuti langkah dibawah ini :

1. Untuk langkah awal sama seperti pada langkah sniffing username & password. Bisa dibuka disini
2. Buka salah satu situs misal Indowebster.


3. Isikan kolom syntak filter dengan ip.addr = =(ip komputer korban) && http


4. Setelah itu Wireshark akan menangkap paket - paket yang kita kirim dan terima dari situs yang kita buka tersebut. Disitu dapat dilihat TCP scan, situs URL apa saja yang dibuka oleh korban.
 Dengan cara ketikkan syntak ip.addr = =(ip komputer korban) && http pada kolom filter.


Selamat Mencoba dan Gunakan secara Bijak :)

arum_miru@yahoo.com
@arumastriani

Sniffing Username & Password Menggunakan Wireshark

Pada artikel saya sebelumnya  telah dijelaskan apa itu sniffing, bisa klik disini.
Untuk artikel saya kali ini saya akan menunjukkan bagaimana cara menggunaka Tool Network Packet Analyzer, termasuk cara melakukan sniffing untuk mengintip protokol HTTP user.
Sniffing digunakan untuk melacak paket yang dikirim sehingga kita dapat melihat informasi apa saja yang dikirimkan, dalam HTML dikenal istilah POST dan GET.
POST digunakan untuk mengirimkan data ke server.
GET digunakan untuk menerima data dari server.

Untuk melakukan sniffing menggunakan Wireshark ikuti langkah-langkah dibawah ini
1. Buka aplikasi Wireshark , kemudian pilih Network Interface dan klik Start untuk mulai mengcapture paket pada jaringan dimana interface terhubung.


2.  Gambar di bawah ini merupakan tampilan paket-paket yang berhasil ditangkap, terdapat infomasi sumber dan tujuan paket, protokol serta waktu capturenya.


3. Setelah itu buka website, misalnya buka dan login  E - learning di www.polines.ac.

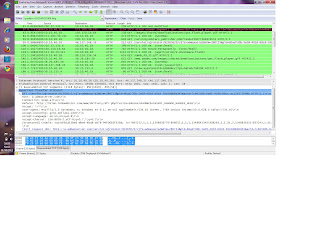

4. Setelah itu Wireshark akan menangkap paket - paket yang kita kirim dan terima dari situs yang kita buka tersebut. Disitu dapat dilihat username dan password user pada saat login.
 Dengan cara ketikkan syntak http pada kolom filter.


Pada gambar diatas dapat dilihat bahwa IP sorce adalah 10.10.40.18 dan IP destination 118.98.43.233.

Sniffing hanya dapat dilakukan untuk situs-situs lokal.

Selamat mencoba dan gunakan secara bijak :)



arum_miru@yahoo.com
@arumastriani

Minggu, 30 September 2012

SNIFFING

A. Definisi Sniffing


Menurut  wikipedia Indonesia, : “Sniffer Paket (arti tekstual: pengendus paket — dapat pula diartikan ‘penyadap paket’) yang juga dikenal sebagai Network Analyzers atau Ethernet Sniffer ialah sebuah aplikasi yang dapat melihat lalu lintas data pada jaringan komputer. Dikarenakan data mengalir secara bolak-balik pada jaringan, aplikasi ini menangkap tiap-tiap paket dan terkadang menguraikan isi dari RFC (Request for Comments) atau spesifikasi yang lain. Berdasarkan pada struktur jaringan (seperti hub atau switch), salah satu pihak dapat menyadap keseluruhan atau salah satu dari pembagian lalu lintas dari salah satu mesin di jaringan. Perangkat pengendali jaringan dapat pula diatur oleh aplikasi penyadap untuk bekerja dalam mode campur-aduk (promiscuous mode) untuk "mendengarkan" semuanya (umumnya pada jaringan kabel).”
Definisi singkatnya, SNIFFING, adalah penyadapan terhadap lalu lintas data pada suatu jaringan komputer. Contohnya begini, Anda adalah pemakai komputer yang terhubung dengan suatu jaringan dikantor. Saat Anda mengirimkan email ke teman Anda yang berada diluar kota maka email tersebut akan dikirimkan dari komputer Anda trus melewati jaringan komputer kantor Anda (mungkin melewati server atau gateway internet), trus keluar dari kantor melalui jaringan internet, lalu sampe di inbox email teman Anda. Pada saat email tersebut melalui jaringan komputer kantor Anda itulah aktifitas SNIFFING bisa dilakukan.

B. Aktifitas menyadap atau sniffing ini terbagi 2 jenis yaitu :
  1. Passive Sniffing adalah suatu kegiatan penyadapan tanpa merubah data atau paket apapun di jaringan. Passive sniffing yang umum di lakukan yaitu pada Hub, hal ini di sebabkan karena prinsip kerja hub yang hanya bertugas meneruskan signal ke semua komputer (broadcast), berbeda dengan switch yang mempunyai cara untuk menghindari collision atau bentrokan yang terjadi pada hub dengan membaca MAC address komputer. Beberapa program yang umumnya di gunakan untuk melakukan aktifitas ini yaitu wireshark, cain-abel, dsb.
  2. Active sniffing adalah kegiatan sniffing yang dapat melakukan perubahan paket data dalam jaringan agar bisa melakukan sniffing, active sniffing dengan kata lain merupakan kebalikan dari passive sniffing. Active sniffing umumnya di lakukan pada Switch, hal ini di dasar karena perbedaan prinsip kerja antara Hub dan Switch, seperti yang di jelaskan di atas. Active sniffing yang paling umum di lakukan adalah ARP Poisoning, Man in the middle attack (MITM).

C. Mencegah Sniffing
Cara mencegah SNIFFING ini hampir tidak ada. Apakah pengunakan Antivirus yang original dan uptodate bisa mencegahnya ? TIDAK. Apakah penggunakan Firewall bisa mencegahnya ? TIDAK. Mengapa tidak ? Sebab SNIFFING dilakukan pada saat data sudah keluar dari komputer korban dan berada dijaringan komputer, sehingga si Sniffer tidak menyerang secara langsung ke komputer korban. Lalu bagaimana cara pencegahan SNIFFING ini ? Caranya adalah dengan tidak melakukan aktifitas yang sifatnya rahasia (misal, email, e-banking, chatting rahasia dll) pada suatu jaringan komputer yang belum Anda kenal, misanya warnet atau kantor yang memilii komputer yang sangat banyak yang dihubungkan dalam suatu jaringan. Anda harus mengenal orang-orang yang memegang komputer dalam jaringan tersebut. Kenalilah dengan baik apakah mereka pengguna komputer biasa atau pengguna komputer yang memiliki pengetahuan hacking. Gampangnya bila Anda berada pada suatu jaringan komputer yang belum dikenal, jadilah orang yang paranoid atau sangat berhati-hati dalam beraktifitas di dunia internet.



Rabu, 26 September 2012

Menggabungkan Gambar Denah dari Visio ke Paket Tracer

Pada artikel saya kali ini, saya akan menjelaskan bagaimana caranya menggabungkan denah gambar yang dibuat menggunakan visio ke Paket Tracer.  Sebenarnya pada Paket Tracer sudah tersedia background untuk denah gambar tetapi sangat sederhana.  Jika ingin membuat denah yang sesuai dengan keinginan bisa menggunakan Visio dan digabungkan ke Paket Tracer. Begini caranya....

1. Gambar denah dulu menggunakan Visio, sesuai dengan keinginan.  Pada kali ini saya membangun denah small office 2 lantai. Save gambar dengan format JPEG atau PNG.

2.  Buka File rancangan  jaringan sebelumnya.


3. Pilih menu Set Tiled Background.


4. Maka akan muncul window seperti pada gambar dibawah ini,pilih background gambar yang diinginkan     ---> Apply.


5.  Setelah gambar di masukkan ke dalam Paket Tracer beserta gambar jaringannya, kemudian aturlah gambar jaringan sesuai dengan gambar background denah.


Untuk menggabungkan gambar dari Visio dan jaringan pada Paket Tracer memilih Logical karena jika memilih Physical gambar background bisa masuk ke paket tracer tetapi tidak bisa di gabungkan dengan jaringan pada Paket Tracer.

Selamat mencoba :)

arum_miru@yahoo.com
@arumastriani


Rabu, 19 September 2012

Fitur dan Cara Penggunaan Network View

Cara Penggunana Network View

1. Cara menggunakan Netwrok View cukup mudah double klik pada shortcut aplikasi tersebut maka akan muncul halaman seperti dibawah ini.


2. Setelah itu klik File ----> New, maka akan muncul Discover seperti pada gambar dibawah ini, isikan Map Information dan Range Addressnya .


3. Proses scanning network address sedang berjalan.


4. Setelah proses discovering network telah berjalan 100 % maka akan meng-capture seluruh host komputer yang terhubung dengan jaringan tersebut, sesuai dengan Range IP Address yang diinginkan.



Fitur - fitur pada Network View

1. Discovery
  • Address Scan
  • MAC Addresses
  • Nodes Types
  • Nodes Editing
  • Label Editor
  • SNMP
  • WMI
  • Route Discovery
  • Port Analysis
  • Port scan
  • Sorting
2. Monitoring
  • Status
  • Logs
  • Autostart
3. Alert
  • SMTP
  • Sound
  • External Utilities
4. SNMP MIB BROWSER

5. WMI BROWSER



Untuk mengetahui lebih jelas tentang fitur-fitur tersebut silahkan klik disini.

Semoga bermanfaat :)

arum_miru@yahoo.com
@arumastriani

Instalasi Network View

Memonitoring Jaringan Komputer Menggunakan Network View

Untuk memonitoring jaringan komputer selain menggunakan Look@LAN kita juga bisa menggunakan Netwrok View. Network View merupakan suatu perangkat lunak yang berguna untuk melihat komputer pada suatu jaringan sehingga kita tahu komputer mana saja yang sedang terkoneksi dengan jaringan tersebut.
Kelebihan Network View adalah software ini menyediakan beberapa fasilitas selain untuk melihat host yang aktif dalam suatu jaringan juga dilengkapi dengan tampilan berupa gambar host beserta jaringannya, juga menyediakan fasilitas lain seperti View Info, Modify, Edit note, MIB Browser, Ping, Ftp, Port Scanner, Telnet dan NetMeeting.

Sebelum mengenal lebih dalam tentang Network View kita install dulu aplikasi ini dan pada artikel saya selanjutnya akan membahas tentang fiture yang ada pada Network View beserta penggunaanya.

Silahkan download softwarenya disini .

Setelah download saatnya instalasi.

1. Saat pertama Anda akan menginstal Network View maka akan muncul jendela dialog seperti dibawah ini ---> klik Next.


2.  Pada jendela License Agreement ----> pilih I accept the agreement ----> klik Next


3.  Pada jendela Information ----> klik Next.


4. Pada jendela Select Destination Location pilih lokasi untuk menginstal yang dikehendaki ---- > klik Browse ---> pilih lokasi ----> klik Next


5.  Pada jendela Select Start Menu Folder pilih lokasi diman shortcut program tersebut akan dibuat, jika akan memilih lokasi yang berbeda klik Browse setelah itu pilih lokasi yang sesuai jika tidak klik Next.


6.  Siap untuk melakukan instalasi --- > klik Install


7. Proses instalasi sedang berjalan


8. ----> klik Next


9. Proses Instalasi selesai ---- > Finish




Selamat mencoba :)

arum_miru@yahoo.com
@arumastriani
